Fundações II

SAPATA:
 A sapata é um bloco de concreto armado construído diretamente sobre o solo dentro de uma escavação. Construídos de forma piramidal  nos pontos que recebem as cargas dos pilares. Como ficam isoladas, essas sapatas são interligadas pelo baldrame. Ou seja, é um elemento de fundação de concreto armado, dimensionado de modo que as tensões de tração neles produzidas não sejam resistidas pelo concreto, mas sim pelo emprego da armadura.

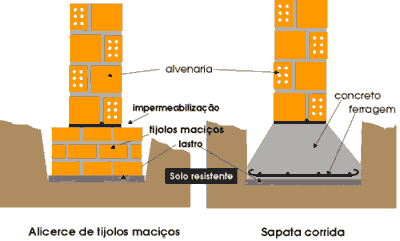

BLOCOS E ALICERCES:
Elementos de fundação, dimensionado de modo que as tensões de tração nele produzidas possas ser resistidas pelo próprio material do bloco, sem necessidade de armadura. Podem ser de concreto ciclópico (não armado), alvenaria de tijolos comuns ou mesmo de pedra de mão (argamassada ou não).
Os alicerces também denominados de blocos corridos, são utilizados na construção de pequenas edificações, suportam diretamente as cargas provenientes das paredes.

                                                  Fundação rasa. Tipo> BLOCOS

                                         Fundação rasa. Tipo> ALICERCES


RADIER:
Elemento de fundação superficial que abrange todos os pilares da obra ou carregamentos distribuídos. (por exemplo: tanques, depósitos, silos, etc.)

Fundações I

TIPOS DE FUNDAÇÕES


Definição:
Fundação é o elemento estrutural que transfere ao terreno as cargas que são aplicadas pela estrutura.
>>>NBR 06122 - 2010 - Projeto e execuções de fundações


As fundações podem ser:


RASAS (superficiais ou diretas)
- Executadas em pequenas profundidades (ou mesmo superficialmente). Transmitem a carga da estrutura ao terreno através de sua base.


PROFUNDAS (indiretas)
- Executadas em maiores profundidades (é quando a profundidade, em relação ao terreno adjacente é superior em face da maior dimensão da área total da fundação).




FUNDAÇÕES RASAS:


São elementos de fundações assentadas a uma profundidade de até duas vezes a sua menor dimensão em planta.
Df < 2B

As cargas provenientes da edificação são transferidas através da superfície de contato com o solo, portanto, são concebidas em formas de placa, ou seja, possuem duas dimensões grandes que formas a superfície de contato.


Principais tipos de fundação rasa:

• Sapata isolada
• Blocos e alicerces
• Radier
• Sapata corrida
• Sapatas especiais
